Cấu tạo của đồng hồ đo áp suất dạng ống Bourdon

Áp kế hay còn được gọi với cái tên thông dụng là đồng hồ đo áp suất. Đồng hồ đo áp suất thường được ứng dụng trong các nhà máy công nghiệp, dùng để đo áp suất nội tại hoặc chân không của hệ thống chất lỏng, khí. Đồng hồ đo áp suất được cung cấp theo nhiều kiểu dáng, kích cỡ và vật liệu linh hoạt để đáp ứng các yêu cầu của các ứng dụng tiêu chuẩn và đặc biệt khác nhau.

Do nhu cầu sử dụng ngày mỗi khác nên các nhà sản xuất đã chế tạo ra các loại đồng hồ đo áp suất dạng phao, dạng chuông, dạng ống Bourdon hay dạng màng. Mỗi loại đồng hồ đo chênh áp trên đều có đặc điểm riêng biệt, có ưu nhược điểm của mỗi sản phẩm. Hôm nay Việt Phát sẽ giới thiệu đến mọi người cấu tạo và nguyên lý hoạt động của đồng hồ đo áp suất dạng ống Bourdon.

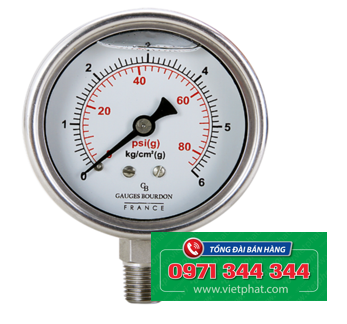

Cấu tạo của đồng hồ đo áp suất dạng ống Bourdon

Gồm các bộ phận như:

Bourdon Tube: Là cảm biến chính, nơi nhận áp suất từ lưu chất cần đo
Socket: Bộ phận kết nối giữa đồng hồ áp suất với vị trí cần đo
Movement: Bộ truyền động, có chức năng truyền chuyển động của ống Bourdon thành chuyển động quay của kim đồng hồ
Dial: Mặt hiển thị giá trị của áp suất đo được
Pointer: Kim đồng hồ
Case: Vỏ đồng hồ, có chức năng bảo vệ các bộ phận chính của đồng hồ áp suất
Window: Kính quan sát
Blow Out Disc: Phòng nổ, khi có sự cố bể ống Bourdon, áp suất trong đồng hồ tăng đột ngột, khi đó, nút số 8 này bị bung ra khỏi đồng hồ, bảo vệ đồng hồ không bị bễ, vỡ, gây nguyên hiểm cho người vận hành

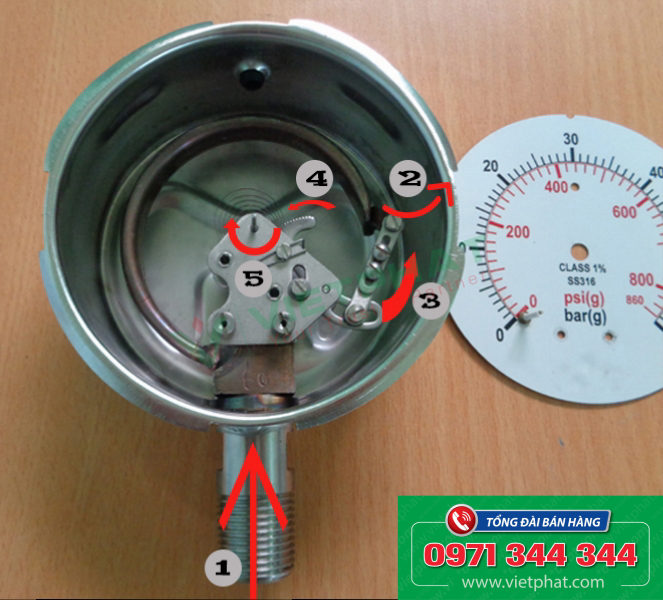

Nguyên lý hoạt động của đồng hồ đo áp suất dạng ống Bourdon

Lưu chất (lỏng hoặc khí) đi vào đồng hồ đo áp suất theo mũi tên số 1 thông qua socket
Lưu chất đi vào ống bourdon làm cho ống này giãn ra và di chuyển theo chiều mũi tên số 2
Nguyên lý gần giống như kèn lưỡi êch: khi ta thổi khí vào ống, lưỡi ếch (ống bourdon) giãn ra
Thông qua bộ phận truyền động làm cho bánh răng của bộ phận truyền động di chuyển theo chiều mũi tên số 4
Từ đó làm kim đồng hồ quay theo chiều mũi tên số 5
Thông qua mặt hiển thị, giúp hiển thị giá trị áp suất đo được
Áp suất càng lớn làm cho ống bourdon giãn nỡ càng lớn, dẫn đến kim đồng hồ quay càng nhiều và hiển thị giá trị áp suất càng lớn
Tùy vào từng mức thang đo khác nhau của đồng hồ áp suất mà ống bourdon có độ dày và hình dáng khác nhau

Hiện tại Việt Phát đang kinh doanh đồng hồ đo áp suất GB của Pháp, được sản xuất tại Ấn Độ. Việt Phát cung cấp đầy đủ các kích thước và thang đo của đồng hồ đo áp suất mà quý khách hàng mong muốn. Nếu có nhu cầu quý khách hàng có thể mua đồng hồ đo áp suất có hiệu chuẩn/kiểm định đầy đủ, kèm giấy tờ CO, CQ tại Việt Phát do các cơ quan có thẩm quyền cấp giấy chứng nhận.
