Công tắc dòng chảy (Flow switch) là thiết bị có chức năng chính là phát hiện dòng chảy từ đó để biết được chất lỏng trong đường ống còn hay không. Sở dĩ gọi nó là công tắc vì ngõ ra của nó chỉ có 2 trạng thái ON hoặc OFF tương ứng với chất lỏng còn hoặc hết ở trong đường ống.

Đặc điểm cấu tạo công tắc dòng chảy

Hiện nay trên thị trường có rất nhiều loại công tắc báo dòng chảy và 2 loại phổ biến nhất là: công tắc dòng chảy dạng que, công tắc dòng chảy dạng màng và công tắc dòng chảy dạng con thoi (Piston) . Mỗi loại sẽ có cấu tạo khác nhau và cách sử dụng khác nhau. Nhưng nguyên lý hoạt động của chúng là tương tự nhau và sẽ có những thành phần cơ bản giống nhau.

Một công tắc bình thường sẽ được chia làm 2 phần chính: phần vỏ (Housing) và phần cảm biến.

Phần housing: là phần phía bên ngoài của đường ống và là phần xử lý chính của thiết bị. Phần này sẽ bao gồm chân ren, switch on/off, dây dẫn….. Khi có tác động cơ học từ phần cảm biến thì công tắc dòng chảy sẽ trả về một trong 2 trạng thái là ON hoặc OFF.

Phần cảm biến: là phần tiếp xúc trực tiếp với chất lỏng nằm bên trong đường ống. Nó có thể là dạng que, dạng mỏng… được làm bằng inox, đồng, thép…. Chức năng chính của nó là phát hiện dòng chảy và đưa tín hiệu về phần housing xử lý.

Nguyên lý hoạt động của công tắc dòng chảy

Công tắc dòng chảy có nguyên lý hoạt động khá đơn giản. Trong mỗi đường ống khi có chất lỏng chảy qua sẽ tồn tại một áp lực nhất định. Ngoài ra, tốc độ chảy của chất lỏng sẽ nhanh hoặc chậm phụ thuộc vào áp suất trong đường ống, kích thước của đường ống. Nó sẽ hoạt động dựa trên nguyên tắc trên. Khi chất lỏng chảy trong đường ống với lực đủ lớn tác động lên công tắc thì nó sẽ trả về tín hiệu ON (YES). Còn ngược lại không có chất lỏng chảy qua đường ống thì thiết bị sẽ báo lại trạng thái OFF (NO).

Ứng dụng công tắc dòng chảy

Các loại cảm biến lưu lượng được sử dụng rất nhiều trong các nhà máy hiện nay. Với ưu điểm đơn giản dễ lắp đặt và sử dụng, giá thành rẻ, hiệu quả cao. Một vài ứng dụng thực tế như:

• Đo lưu lượng nước trong đường ống.
• Đo dòng chảy xăng, dầu trong đường dẫn.
• Sử dụng để bảo vệ máy bơm trong trường hợp máy bơm chạy không tải gây quá nhiệt, cháy máy bơm.
• Đo lưu lượng hóa chất, nước thải trong đường ống giúp phát hiện tắc nghẽn đường ống.
• Sử dụng đo mức chất lỏng trong tank, bồn chứa chất lỏng.

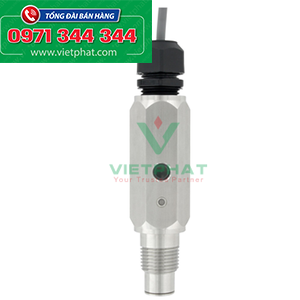

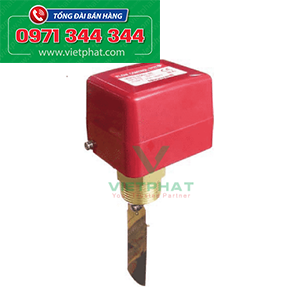

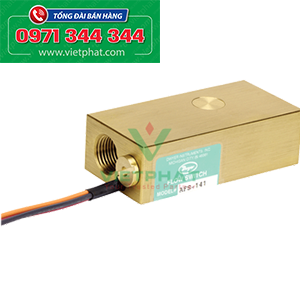

Một sộ loại công tắc dòng chảy được ứng dụng phổ biến hiện nay
