Đồng hồ đo chênh áp là dạng đồng hồ so sánh áp suất ở 2 nơi. Đồng hồ đo chênh áp thường được ứng dụng trong các nhà máy công nghiệp, trong các hệ thống phòng sạch, trong nhà máy Dược, HVAC, … dựa vào sự chênh lệch áp suất người ta có thể đo được lưu lượng dòng chảy, độ cao mực nước trong bồn kín, chênh lêch áp suất không khí,….
Đồng hồ đo chênh áp thường có các loại:
Các thông gió thông thường không thể làm loãng các chất gây ô nhiễm môi trường cũng như hủy duyệt các loại nấm mốc trên đó. Do vậy khi sử dụng thiết bị đo chênh lệch áp sẽ làm giảm áp suất khi đi qua lọc với mục đích xác định được độ sạch để thay thế khi cần thiết. Khi đồng hồ đo chênh áp có dấu hiệu tăng lên tức là màn lọc thông gió đã bị bám nhiều bụi bẩn làm giảm lưu lượng không khí khi đi qua đây.
Đặc biệt tại các phòng sạch và khu cách ly, đồng đồ đo chênh áp cần theo dõi áp suất dương hoặc âm để tránh trường hợp nấm mốc từ bên ngoài xâm nhập vào phòng sạch hay ngăn chặn vi khuẩn từ các phòng cách ly thoát ra bên ngoài.

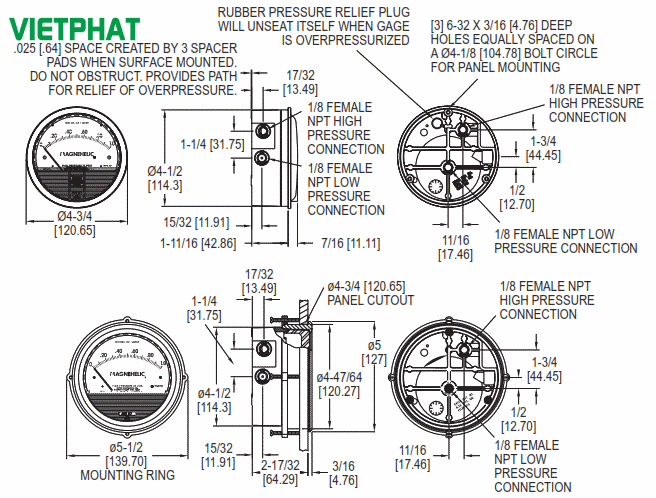

Gồm các bộ phận chính sau:
.png)
Khi áp suất tại 2 đầu kết nối có sự chênh lệch cao, làm cho bộ phận cảm biến (sensing element) di chuyển, kéo thanh nam châm di chuyển theo. Thông qua cơ cấu truyền động mặt ngoài đồng hồ làm cho kim đồng hồ quay theo chiều mũi tên, thông qua mặt hiển thị giúp người vận hành biết được độ chênh áp tại vị trí cần đo là bao nhiêu.
|
|
