Kích thước
|
DN25-DN100
|
|
Độ chính xác điều khiển dòng chảy
|
±4%
|
|
Khoảng điều chỉnh dòng chảy tối đa
|
60%~100%*Qr
|
|
Áp suất tối đa
|
10 bar/ DN25, 7 bar/ DN32, 4.6 bar/ DN40, 2.6 bar/ DN50, 10 bar/ DN65-DN150
|
|
Dãy đo chênh áp
|
30~250kPa
|
|
Tín hiệu điều khiển
|
0/2 ~ 10VDC 0/4 ~ 20mA
|
|
Tín hiệu trả về
|
2~10VDC
|
|
Điện áp nguồn
|
24VAC (+15%, -10%), 50/60Hz
|
|
Kết nối điện
|
1 m operating power cable
|
|
Giới hạn áp suất
|
PN16
|
|
Kết nối van
|
DN25~DN50: Female screw BSPT DN65~DN150: Flange (ISO7005-2)
|
|
Chất liệu thân van
|
DN25~DN50: Đồng DN65~DN150: Van điều khiển gang thép GG25
|
|
Chất lỏng
|
Water, glycol solution
|
|
Nhiệt độ chất lỏng
|
-5℃ ~ 120℃
|
|
Môi trường vận hành
|
Nhiệt độ: 0~65°C Không ăn mòn, không cháy nổ
|
|
Size
|
Qr
(m³/h)
|
Kvs
theor
|
Interface
|
Valve & Presensor
OS#
|
Actuator & Sensor
OS#
|
Power Consumption
(VA)
|
|

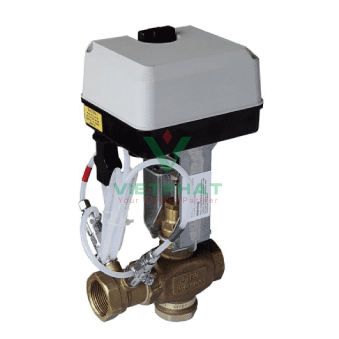

DN25
|
3.5
|
8.7
|
Threaded
|
V5011P1004-K9
|
ML7420A8088-SBU
|
6(Operation)
3.5(Standby)
|
|
DN32
|
6.0
|
15.0
|
V5011P1012-K9
|
|||
|
DN40
|
9.6
|
24.0
|
V5011P1020-K9
|
|||
|
DN50
|
16.1
|
40.2
|
V5011P1038-K9
|
|||
|

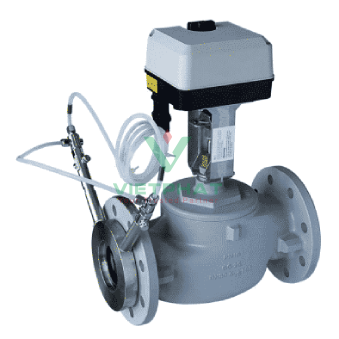

DN65
|
26.0
|
63.0
|
Flanged
|
V5328A1179-K9
|
||
|
DN80
|
40.0
|
100.0
|
V5328A1187-K9
|
|||
|
DN100
|
63.0
|
157.5
|
V5088A1005-K9
|
ML7421B8012-SBU
|
12(Operation)
2.6(Standby)
|
|
|
DN125
|
103.0
|
250.0
|
V5088A1013-K9
|
|||
|
DN150
|
137.0
|
342.5
|
V5088A1021-K9
|
