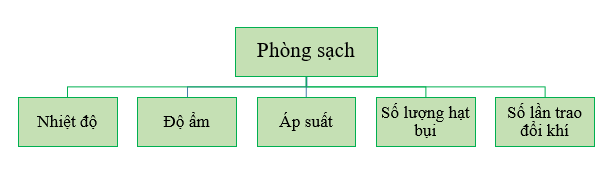

Hệ thống HVAC là từ viết tắt của Heating, Ventilation and Air Conditioning - Đây là một hệ thống phòng sạch sử dụng các thiết bị lọc khí để tạo nên các cấp độ sạch khác nhau dựa theo tiểu chuẩn về cấp độ phòng sạch của GMP, GLP và GSP - WHO. Hệ thống HVAC kiểm soát và khống chế được nồng độ hạt bụi trong phòng, tạo ra sự chênh lệch về áp suất giữa phòng sạch so với môi trường bên ngoài, điều chỉnh nhiệt độ, độ ẩm luôn ổn định trong dải đo cho phép. Hay nói dễ hiểu hơn, hệ thống HVAC là hệ thống tạo ra một luồng không khí sạch kèm theo những giá trị nhiệt độ và độ ẩm phù hợp, di chuyển tuần hoàn qua các phòng tạo nên các cấp độ sạch khác nhau.
Hệ thống HVAC được lắp đặt đồng thời cùng với các hệ thống modul để cấp và hút khí cho các khu vực phòng sạch. Cấu trúc của hệ thống HVAC cho các công trình phòng sạch (bao gồm các dây chuyền sản xuất dược phẩm, thực phẩm, mỹ phẩm, các nhà máy sản xuất thiết bị và linh kiện điện tử, điện lạnh...) và phòng an toàn sinh học (bao gồm cả các phòng mổ theo tiêu chuẩn hiện đại và phòng an toàn sinh học cho các bệnh viện)
Trong hệ thống HVAC có nhiều khu vực có cấp độ sạch khác nhau. Bởi vậy các tấm lọc HEPA được trang bị cho các khu vực này cũng được chia làm từng loại lọc với cấp độ lọc, độ dày khác nhau theo tiêu chuẩn GMP - WHO. Với nhiệm vụ bảo vệ bộ lọc HEPA cuối đường ống, các túi lọc khí và tấm lọc bụi là một sự lựa chọn khổng thể thiếu khi thiết kế phòng sạch AHU. Ngoài ra còn có thể sử dụng thêm các bông lọc bụi trong quá trình lọc bụi và lọc khí cho hệ thống phòng sạch AHU, có thể nói hộp lọc HEPA có nhiệm vụ ngầm hóa trực tiếp từ các AHU trong các luồng khí. Hệ thống HVAC có thể kể đến các thiết bị chính như:
Để luân hồi không khí trong hệ thống HVAC ta sử dụng hệ thống ống gió được làm bằng tôn. Sử dụng vật liệu bằng tôn giúp quá trình luân hồi đến không khí không bị ảnh hưởng do tôn là vật liệu có tính chất vật lý tốt như bền, nhệ. Và tùy thuộc vào kích thước của từng ống mà ta chọn độ dày tôn khác nhau cho phù hợp.
Để điều chỉnh lượng khí cấp vào các phòng sạch hợp lý, ta dùng các van điều chỉnh gió. Van điều chỉnh gió được lắp ngay trước các tấm lọc HEPA hay DIFFUSER. Có hai loại thường được sử dụng là van cơ và van điện.
Khi hệ thống hoạt động sẽ phát ra tiếng ồn, để tiếng ồn không bị di chuyển theo khí cấp vào các phòng sản xuất ta phải sử dụng biện pháp làm tiêu âm trên đường đi của dòng khí, sử dụng ống gió tiêu âm bề mặt xung quanh bên trong ống có cấu trúc lỗ làm cho tiếng ồn đó bị triệt tiêu.
Miệng cấp khí lọc HEPA được đặt xuyên suốt trong hệ thống với các cấp lọc HEPA H13 hoặc HEPA H14... Với cửa hút trần ta sử dụng cửa hút có nan thẳng với màng lọc thô hoặc cửa hút có vỏ bọc kim loại soi nhiều lỗ tròn và cửa hút chân tường ta dùng loại dạng lưới.
Hệ thống ống gió được làm bằng tôn nên trong quá trình lắp đặt ta cần phải làm kín và cách nhiệt. Ta sử dụng vật liệu bảo ôn PE dạng tấm xốp có tráng bên ngoài một lớp giấy bạc, ngoài ra vật liệu bảo ôn còn có thể cách âm cho hệ thống.
Đối với một số công trình phòng sạch có các khu vực độc hại chứa nhiều virut hoặc hóa chất gây hại cho con người và môi trường nên không thể để không khí đó luân hồi lại các AHU. Để giải quyết vấn đề này chúng ta có thể sử dụng các bộ lọc khí thải RPT hoặc hệ thống lọc khí BIBO.
